Sistemele moderne de alimentare în afara rețelei și de urgență necesită hardware care combină conversia AC stabilă, încărcarea integrată a bateriei și garanții electrice complete. Acest articol explorează funcționalitatea de bază, scenariile practice de implementare, mecanismele de protecție încorporate și capacitățile de comunicare ale hardware-ului invertor-încărcător all-in-one, ajutând constructorii de sisteme și utilizatorii finali să înțeleagă criteriile cheie atunci când selectează unități combinate de conversie a alimentării DC-AC pentru locații la distanță, instalații mobile și aplicații de rezervă la domiciliu.
- 1. Înțelegerea elementelor fundamentale ale unității combinate invertor-încărcător
- 2. Calitatea formei de undă de ieșire și compatibilitatea cu sarcina în lumea reală
- 3. Sistem de încărcare integrat și management al bateriei în trei etape
- 4. Performanța transferului ATS și continuitatea sistemului în timpul schimburilor de putere
- 5. Straturi de protecție încorporate pentru fiabilitate operațională pe termen lung
- 6. Porturi de comunicație hardware și posibilități de monitorizare la distanță
- 7. Medii de operare adecvate și note de instalare mecanică
- 8. Întrebări tehnice frecvente
- 9. Gânduri finale pentru integratorii de sisteme

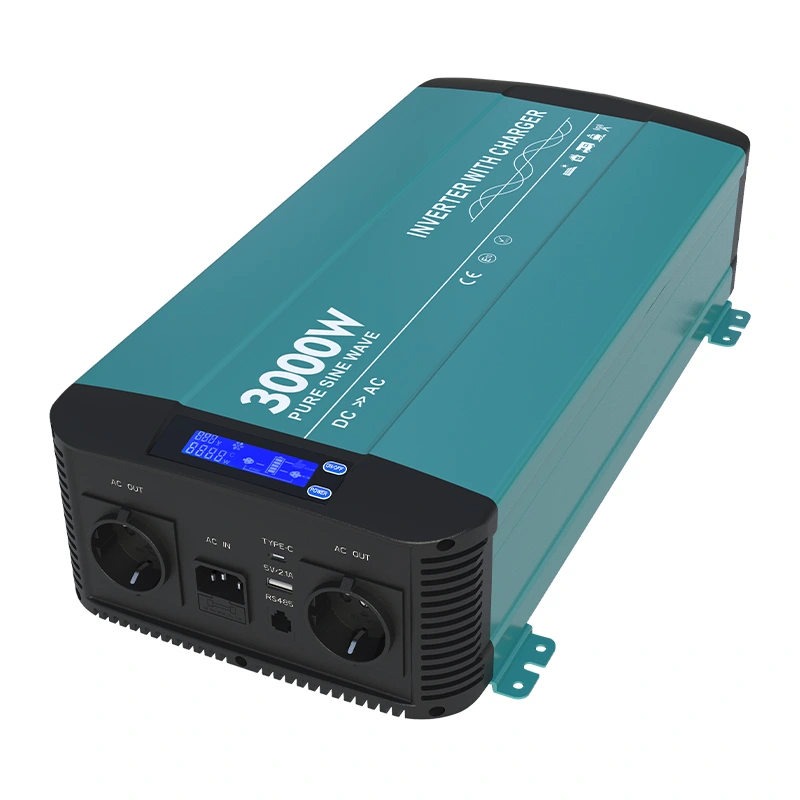

Multe instalații de alimentare la distanță se confruntă cu provocări atunci când coordonează invertoare separate și încărcătoare externe de baterii, deoarece sincronizarea nepotrivită sau pragurile de tensiune incompatibile pot degrada sănătatea bateriei și pot reduce stabilitatea generală a sistemului.Invertor cu undă sinusoidală pură de 3000 W cu încărcător HK3000PCcombină inversarea DC-AC și încărcarea bateriei AC-DC într-un singur șasiu compact, eliminând complexitatea coordonării mai multor componente de alimentare discrete pentru proiectele de alimentare în afara rețelei, mobile sau de așteptare. Unitățile all-in-one simplifică configurațiile cablajului și reduc punctele de defecțiune din cadrul lanțului energetic, ceea ce aduce avantaje tangibile utilizatorilor care lucrează cu configurații de rulote, locuri de lucru la distanță și configurații de rezervă rezidențiale în care disponibilitatea continuă a energiei are o importanță practică ridicată. La asamblarea sistemelor de alimentare de sine stătătoare, fiecare cablu adăugat și dispozitiv separat creează potențiale puncte slabe, astfel încât arhitecturile hardware consolidate merită o atenție atentă în timpul fazelor de planificare.
1. Înțelegerea elementelor fundamentale ale unității combinate invertor-încărcător
Un invertor-încărcător combinat îndeplinește două roluri principale în cadrul unui ecosistem energetic bazat pe stocare. În primul rând, este nevoie de curent continuu stocat în băncile de baterii cu plumb-acid sau cu litiu și îl transformă în curent alternativ care corespunde specificațiilor standard ale echipamentelor electrice de uz casnic. În al doilea rând, ori de câte ori sursa externă de curent alternativ devine accesibilă, circuitul încărcătorului de la bord preia energie de la rețea sau de la sursa generatorului pentru a reumple automat acumulatorii conectați. Acest design cu două roluri elimină necesitatea ca utilizatorii să comute manual între hardware-ul încărcător autonom și modulele invertor.
- Comutare fără întreruperi între fluxurile de lucru cu inversare alimentată de baterie și de încărcare pe rețea
- Panou LCD unificat pentru a vizualiza valorile critice ale duratei de funcționare, inclusiv citirile de tensiune și putere
- Întrerupător de circuit CA integrat, încorporat în calea principală de intrare CA pentru siguranță suplimentară a circuitului
- Porturi USB‑A și Type‑C dedicate care oferă încărcare directă convenabilă a dispozitivului la joasă tensiune
Dimensiunea fizică și greutatea joacă un rol important pentru instalatori. Unitatea ocupă 489 × 252 × 118 milimetri și cântărește 8,8 kilograme, ceea ce face posibilă instalarea pe perete atât pentru carcasele staționare, cât și pentru cele mobile. Suporturile de montare integrate pe carcasa metalică simplifică fixarea sigură pe suprafețe solide, indiferent dacă utilizatorii configurează hardware-ul în dulapuri utilitare, compartimente pentru vehicule sau dulapuri acoperite în aer liber. Trebuie menținut întotdeauna un spațiu liber corespunzător în jurul grilajelor de ventilație; fluxul de aer obstrucționat va declanșa protecții termice și va restricționa capacitatea de ieșire disponibilă la sarcini de operare grele.
2. Calitatea formei de undă de ieșire și compatibilitatea cu sarcina în lumea reală
Ieșirea cu undă sinusoidală pură formează unul dintre cei mai importanți diferențieri în comparație cu alternativele sinusoidale modificate. Distorsiunea armonică totală menținută sub cinci procente reproduce caracteristicile formei de undă furnizate de rețeaua de utilități publice. Acest lucru contează foarte mult atunci când rulați electronice sensibile de larg consum, motoare inductive, compresoare frigorifice și echipamente de laborator. Dispozitivele care conțin înfășurări ale motorului sau plăci de control interne complexe funcționează adesea mai fierbinte, produc zgomot suplimentar sau prezintă o durată de viață scurtă atunci când sunt alimentate cu semnale de putere sinusoidale distorsionate.
Puterea continuă nominală atinge 3000 de wați, cu o capacitate de supratensiune care atinge 6000 de wați, susținută pentru intervale de două secunde. Nivelul de supratensiune se ocupă de curentul mare de pornire care apare în momentul în care aparatele inductive încep să-și rotească motoarele. Fără un spațiu de supratensiune adecvat, invertoarele pot declanșa protecțiile la suprasarcină de fiecare dată când compresoarele, pompele de apă sau motoarele mașinii de spălat încearcă să pornească ciclurile. Opțiunile de tensiune de ieșire configurabile din fabrică acoperă familiile de 100-120VAC și 200-240VAC alături de setările de frecvență selectabile de 50Hz sau 60Hz pentru a se potrivi cu normele electrice regionale. Eficiența minimă a conversiei la sarcină completă se înregistrează la 89%, în timp ce eficiența operațională maximă crește până la 92%. O eficiență mai mare se traduce prin mai puțină energie risipită sub formă de căldură, păstrând capacitatea bateriei stocată pentru sarcinile reale ale utilizatorului final în loc de pierderi termice din interiorul electronicii de putere.
Invertor cu undă sinusoidală pură de 3000 W cu încărcător HK3000PCsuportă izolarea galvanică completă între partea de intrare DC și circuitele de ieșire AC. Izolarea completă de la intrare-ieșire adaugă un nivel important de siguranță, limitând propagarea defecțiunilor în cazul defecțiunilor la pământ sau greșelilor de cablare în circuitele bateriei conectate. Această caracteristică de izolare este apreciată de instalatorii profesioniști care construiesc sisteme pentru locații cu riscuri ridicate de siguranță electrică, cum ar fi mediile marine și aplicațiile pentru vehicule mobile, unde condensul și vibrațiile cresc șansele de scurtcircuit accidental.
| Parametru de performanță | Valoarea specificației |
|---|---|
| Putere de ieșire continuă AC | 3000W ±5% |
| Durata puterii de vârf de supratensiune | 6000W timp de 2 secunde |
| Distorsiunea armonică totală | Sub 5% |
| Eficiență minimă la încărcare completă | 89% |
| Eficiență totală maximă | Până la 92% |
3. Sistem de încărcare integrat și management al bateriei în trei etape
Încărcătorul intern AC-DC urmează logica clasică de încărcare în trei etape: fază de curent constant în vrac, faza de tensiune constantă de absorbție și faza de întreținere flotant. Acest profil de încărcare bine stabilit optimizează ciclurile de reîncărcare pentru chimicalele bateriilor plumb-acid. În timpul fazei în vrac, încărcătorul furnizează curent maxim permis pentru a ridica rapid tensiunea bateriei. Odată ce pragul de tensiune de absorbție țintă este atins, unitatea trece în stadiul de absorbție, menținând tensiunea constantă în timp ce curentul de încărcare scade în mod natural în jos. Când curentul scade la aproximativ zece procente din magnitudinea de încărcare nominală, hardware-ul intră în stadiul de flotare, aplicând o tensiune de întreținere mai mică pentru a contracara autodescărcarea fără a supraîncărca plăcile celulelor.
Corecția factorului de putere atinge valori mai mari de 0,95 la sarcina maximă de încărcare. Performanța puternică a factorului de putere reduce consumul de putere reactivă provenită de la sursa de curent alternativ, impunând o cerere mai blândă generatoarelor portabile sau prizelor de rețea cu capacitate limitată. Intrarea AC acceptă o gamă largă de tensiune de rețea; pentru varianta 230VAC, fereastra operațională de intrare AC se întinde de la 180VAC până la 260VAC. Toleranța largă la intrare înseamnă că încărcătorul poate continua să funcționeze chiar și atunci când ieșirea generatorului se deplasează în afara valorilor nominale ideale, ceea ce se întâmplă frecvent la hardware-ul generatorului portabil care funcționează în condiții de sarcină fluctuante.
Curentul maxim de încărcare diferă în funcție de varianta tensiunii de intrare DC. Modelele cu doisprezece volți DC acceptă o ieșire de încărcare de până la patruzeci de amperi, în timp ce versiunile cu douăzeci și patru de volți DC oferă o ieșire de încărcare de până la douăzeci de amperi. Proiectanții de sisteme ar trebui să potrivească curentul maxim al încărcătorului cu rata de încărcare recomandată publicată de producătorii de baterii. Curenții de încărcare excesiv de mari accelerează degradarea bateriei; dimpotrivă, curentul de încărcare subdimensionat prelungește timpii de reîncărcare în mod inutil. Asocierea atentă a capacității bateriei cu capacitatea încărcător asigură o performanță optimă pe termen lung a ciclului de viață al bateriei.
4. Performanța transferului ATS și continuitatea sistemului în timpul schimburilor de putere
Comutatorul de transfer automat (ATS) încorporat se ocupă de comutarea între sursa de curent alternativ derivată de la baterie și sursa de alimentare externă de intrare. Timpul de transfer este sub 16 milisecunde. Cele mai comune aparate electrice de uz casnic tolerează întreruperi scurte de această amploare fără a fi oprite complet. Această caracteristică oferă continuitate aproape de UPS pentru multe sarcini conectate. Utilizatorii ar trebui să țină cont de faptul că anumite hardware-uri de calcul industriale extrem de sensibile pot necesita în continuare unități UPS-uri online adevărate suplimentare în amonte dacă transferul de zero milisecunde devine o cerință operațională absolută.
Hardware-ul releului intern se ocupă de sarcinile de comutare a circuitelor fizice. Evaluările releului diferă în funcție de variantele de produs: configurațiile de 110 VCA implementează relee de 30 de amperi, iar modelele de 230 VCA implementează relee de 16 amperi. Întrerupătorul de circuit AC integrat pe partea de intrare a rețelei oferă protecție la deconectare la supracurent pentru alimentarea AC de intrare, suplimentând siguranța releului. Când alimentarea de la rețea revine după un eveniment de întrerupere, logica ATS direcționează automat sarcinile către sursa externă de curent alternativ activând simultan circuitul intern al încărcătorului pentru a umple rezervele de energie ale bateriei. Acest comportament de „hands-off” face ca hardware-ul să fie potrivit pentru instalațiile de la distanță nesupravegheate în care operatorii umani nu pot răspunde rapid la evenimentele de restabilire a rețelei.
5. Straturi de protecție încorporate pentru fiabilitate operațională pe termen lung
Suita robustă de protecție multistrat protejează atât hardware-ul invertorului-încărcător, cât și echipamentul de încărcare și baterie conectat. Protecțiile laterale de intrare DC acoperă apărarea împotriva polarității inverse prin siguranța internă, întreruperea de joasă tensiune și condițiile de oprire la supratensiune. Protecția împotriva polarității inverse oferă o apărare critică împotriva greșelilor de cablare ale instalatorului la conectarea cablurilor de grosime a bateriei. Fără o astfel de protecție, bornele inversate ale bateriei pot distruge permanent electronicele de conversie a puterii în câteva momente.
Pe partea de ieșire AC, unitatea răspunde la aparițiile de scurtcircuit, situațiile de suprasarcină susținută și evenimentele de supratemperatură internă. Ori de câte ori temperatura internă urcă dincolo de plafonul operațional sigur, protecția termică declanșează procedura de oprire pentru a preveni deteriorarea permanentă a componentelor. Ventilatoarele de răcire reglate cu temperatură și sarcină reglează dinamic viteza de rotație. Ventilatoarele se rotesc mai repede doar în condiții de sarcină mare de lucru sau temperatură internă ridicată; în condiții de încărcare ușoară, zgomotul ventilatorului rămâne minim, un beneficiu important pentru instalațiile interioare rezidențiale sau în cabină, unde confortul acustic contează pentru ocupanți.
Fiecare condiție de protecție declanșează semnale vizibile de feedback prin afișajul LCD de pe panoul frontal, permițând depanarea fără a deschide carcasa echipamentului. Capacitatea de a citi codurile de eroare direct de pe ecranul local accelerează munca de diagnosticare pentru tehnicienii de la fața locului care deservesc site-urile de alimentare la distanță.Invertor cu undă sinusoidală pură de 3000 W cu încărcător HK3000PCconsolidează multe răspunsuri de protecție diferite în interiorul unei singure unități, eliminând necesitatea de a stivui multe module de protecție externe separate în jurul arhitecturii sistemului de alimentare.
6. Porturi de comunicație hardware și posibilități de monitorizare la distanță
Un port de comunicație RS-485 cu conector fizic în stil RJ-11 permite capacitatea de monitorizare la distanță. Utilizatorii pot atașa opțional un panou de comandă LCD extern la distanță poziționat departe de șasiul principal al invertorului-încărcător. Acest lucru se dovedește convenabil pentru instalațiile în care hardware-ul principal de alimentare se află în compartimentele de depozitare din subsol sau în dulapurile utilitare, în timp ce operatorii doresc să observe citirile de stare din spațiile de locuit. Conectivitatea Ethernet există ca o actualizare opțională pentru setări de supraveghere mai avansate.
Prin magistrala RS-485, sistemele de monitorizare gazdă pot extrage seturi de date în timp real, inclusiv tensiunea bateriei, puterea de ieșire, semnalizatoarele de mod operațional și indicatorii de eroare activi. Pentru integratorii de sisteme care construiesc implementări mai mari de micro-rețele, acest lucru deschide căi de integrare a hardware-ului în platforme de monitorizare a site-urilor de nivel superior. Rețineți că practicile de cablare RS-485 ar trebui să respecte liniile directoare ale industriei pentru semnalizarea diferențială pe distanțe lungi; selectarea corectă a cablului și împământarea ajută la evitarea coruperii datelor cauzate de zgomotul electric de la conductorii de curent ridicat din apropiere.
7. Medii de operare adecvate și note de instalare mecanică
Intervalul de temperatură ambientală la sarcină maximă se extinde de la zero grade Celsius până la plus patruzeci de grade Celsius. Când temperatura ambientală crește la șaizeci de grade Celsius, hardware-ul reduce automat capacitatea de ieșire disponibilă până la șaptezeci la sută din puterea nominală. Fereastra de temperatură de depozitare se întinde de la zero până la șaptezeci de grade Celsius pentru perioadele neoperaționale. Toleranța la umiditate atinge maxim nouăzeci și trei la sută de umiditate relativă în condiții de mediu fără condensare. Condensul reprezintă un factor de risc major; locațiile care se confruntă cu formarea de rouă trebuie să asigure o ventilație adecvată pentru a menține uscate plăcile de circuite interne.
Orientarea de montare trebuie să urmeze desenele mecanice ale producătorului. Păstrați spațiu suficient în apropierea orificiilor de ventilație ale ventilatorului, astfel încât aerul fierbinte evacuat să poată ieși liber. Evitați etanșarea unității în interiorul unui dulap mic complet închis, fără ventilație de evacuare dedicată, deoarece căldura captivată activează deratingul termic și evenimentele frecvente de oprire a protecției. Atunci când selectați gabaritul cablului bateriei, luați în considerare întotdeauna mărimile mari de curent pe partea de curent continuu asociate cu nivelurile de putere de trei mii de wați; cablurile subdimensionate introduc cădere excesivă de tensiune rezistivă și creează puncte de supraîncălzire periculoase de-a lungul liniilor de cablu.
8. Întrebări tehnice frecvente
Da. Circuitul de intrare AC va accepta ieșirea de la generatoare portabile dimensionate corespunzător. Păstrați tensiunea de ieșire a generatorului în fereastra de operare a intrării AC publicată. Fiți atenți la capacitatea generatorului de supratensiune; puterea nominală continuă a generatorului ar trebui să depășească în mod confortabil încărcarea maximă plus consumul de sarcină auxiliară de curent alternativ aplicat simultan pe bornele generatorului. Ieșirea generatorului de calitate slabă cu fluctuații extreme de tensiune poate declanșa răspunsuri de protecție interne.
Curba nativă de încărcare cu absorbție în vrac în trei etape este proiectată inițial pentru baterii inundate, AGM și gel-acid cu plumb. Când implementează ansambluri de baterii litiu-ion, utilizatorii trebuie să verifice compatibilitatea sistemului de gestionare a bateriei cu punctele de referință ale tensiunii încărcătorului. Unele pachete cu litiu necesită profile de încărcare modificate; în astfel de scenarii ar putea deveni necesar hardware-ul pentru încărcătorul de baterie extern dedicat.
Deși în interiorul unității există o siguranță internă cu polaritate inversă, cele mai bune practici din industrie recomandă insistent instalarea siguranței de curent mare direct pe conductorul pozitiv al bateriei, la distanță fizică scurtă de bornele bateriei. Această siguranță externă protejează cablarea bateriei în caz de scurtcircuit catastrofale din exteriorul carcasei invertorului-încărcător.
Izolarea galvanică creează o separare electrică între circuitul DC al bateriei și circuitele de ieșire AC. Acest lucru inhibă fluxul de curent de defect prin domenii în timpul incidentelor de defecțiune la pământ, îmbunătățește siguranța în cadrul instalațiilor mobile și marine și reduce unele categorii de cuplare a zgomotului electric între banca de baterii și dispozitivele conectate pe partea AC.
9. Gânduri finale pentru integratorii de sisteme
Hardware-ul invertor-încărcător all-in-one simplifică multe sisteme de alimentare în afara rețelei și de rezervă prin consolidarea inversării, încărcarea bateriei, comutarea automată a transferului și funcțiile multiple de protecție într-un singur șasiu. Când evaluați hardware-ul de conversie a puterii, priviți dincolo de cifrele continue ale ratei de wați; luați-vă timp pentru a evalua capacitatea de gestionare a supratensiunii, puritatea formei de undă, caracterul de protecție încorporat complet, sincronizarea comutatorului de transfer și interfețele de monitorizare disponibile. Fiecare dintre aceste specificații modelează fiabilitatea sistemului din lumea reală de zi cu zi.
Fiecare proiect de sistem electric începe cu un audit amănunțit al sarcinii. Documentați consumul de wați pentru fiecare aparat care se preconizează să funcționeze, notați sarcinile inductive cu curenți mari de pornire de pornire și definiți limitele acceptabile pentru adâncimea de descărcare a bateriei înainte de a selecta bateriile și combinația invertor-încărcător. Planificarea prealabilă atentă previne frustrările operaționale după finalizarea instalării hardware.Invertor cu undă sinusoidală pură de 3000 W cu încărcător HK3000PCse potrivește foarte bine proiectelor care necesită o ieșire continuă de trei mii de wați, în timp ce doresc o capacitate de încărcare integrată, fără a asambla o colecție mozaică de componente separate ale sistemului de alimentare.
Pentru un fundal de producție de calitate profesională din spatele acestui hardware, puteți explora resursele publicate deNingbo Kosun New Energy Co.,Ltd.Documentația de inginerie, desenele dimensionale și fișele de specificații complete oferă o adâncime suplimentară pentru evaluatorii tehnici care pregătesc proiectele de sistem.
